Mâm xe nâng hay lazang xe nâng là bộ phận kết nối lốp với moay-ơ, giúp truyền tải trọng và lực từ bánh xe xuống mặt đường. Mâm xe nâng có nhiều loại, kích thước và kiểu lắp khác nhau, vì vậy cần đối chiếu đúng kích thước lốp, số lỗ, PCD, đường kính lỗ tâm và kiểu mâm trước khi thay thế.
MÂM XE NÂNG LÀ GÌ?

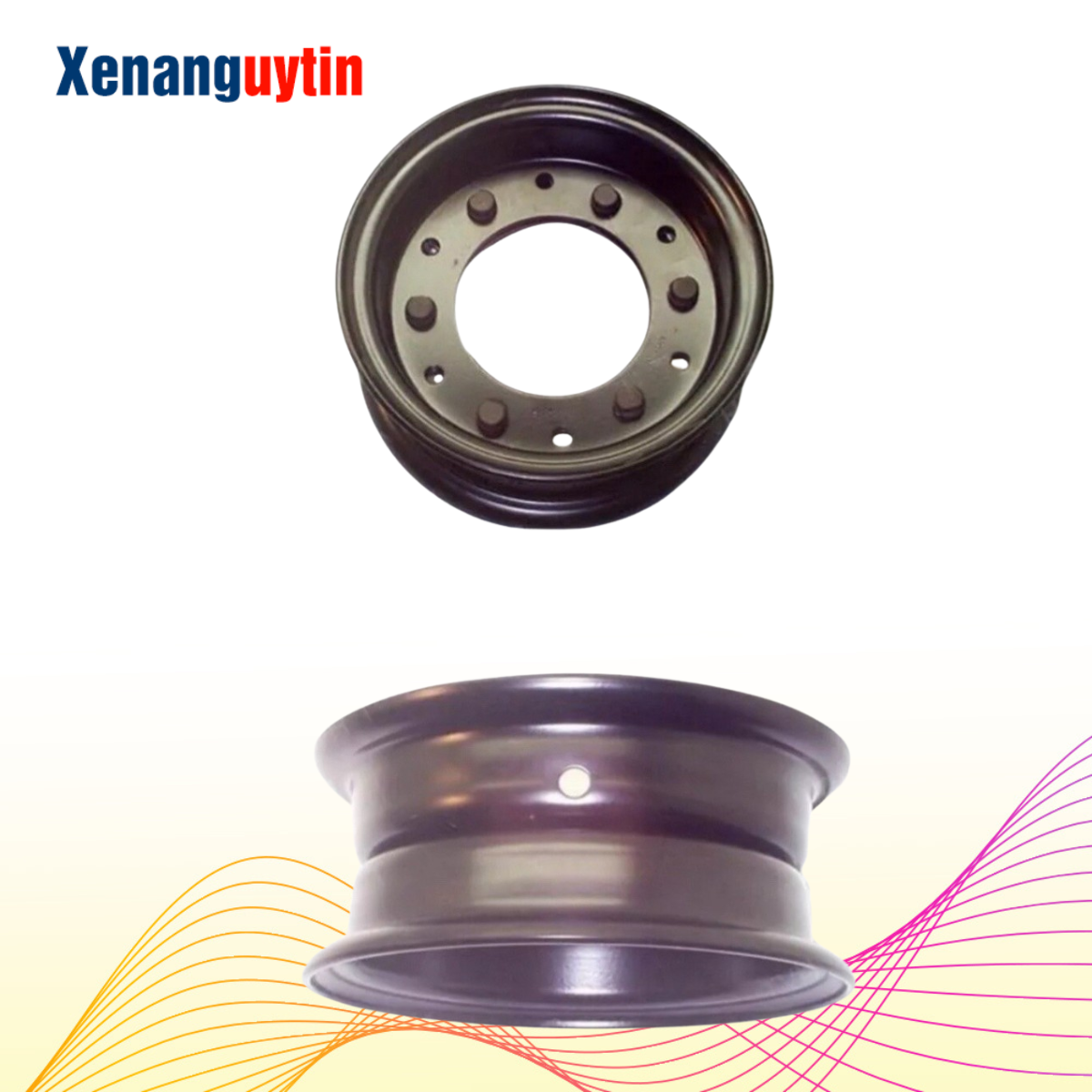

Mâm xe nâng hay còn gọi là lazang xe nâng, là bộ phận kim loại được lắp giữa lốp xe và moay-ơ, có nhiệm vụ giữ lốp, truyền tải trọng và truyền lực từ hệ thống bánh xe xuống mặt đường.

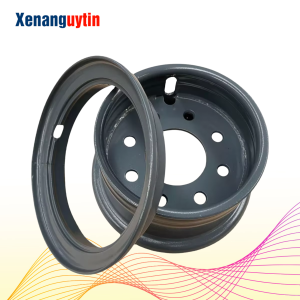

Mâm xe nâng phải đảm bảo độ chắc chắn để chịu được trọng lượng bản thân xe, tải hàng và lực tác động khi xe di chuyển, phanh hoặc quay đầu. Tùy từng loại xe nâng, mâm có thể có cấu tạo mâm liền, mâm 2 mảnh hoặc mâm có vòng khóa (lock ring).
Khi thay mâm xe nâng, không nên chỉ căn cứ vào kích thước lốp. Cần kiểm tra thêm đường kính mâm, chiều rộng mâm, số lỗ bulông, PCD, đường kính lỗ tâm, kiểu lắp và thông số moay-ơ để đảm bảo tương thích.
KÍCH THƯỚC CỦA MÂM XE NÂNG
Kích thước mâm xe nâng cần được xác định đồng bộ với kích thước lốp, moay-ơ và kết cấu bánh xe. Không nên chỉ dựa vào đường kính mâm, vì cùng một đường kính có thể có nhiều loại mâm khác nhau về chiều rộng, số lỗ bulông, PCD, lỗ tâm và kiểu lắp.
Các thông số kích thước quan trọng
| Thông số | Ý nghĩa |
| Đường kính mâm | Kích thước đường kính của vành, thường tính bằng inch |
| Chiều rộng mâm | Bề rộng lòng mâm, phải phù hợp với lốp |
| Số lỗ bulông | Số lượng lỗ dùng để cố định mâm vào moay-ơ |
| PCD | Đường kính vòng tròn đi qua tâm các lỗ bulông |
| Đường kính lỗ tâm | Kích thước lỗ trung tâm để lắp với moay-ơ |
| Offset | Vị trí mặt lắp ghép của mâm so với mặt phẳng trung tâm |
| Kiểu mâm | Mâm liền, mâm 2 mảnh, mâm có vòng khóa… |
Một số kích thước mâm xe nâng thường gặp
Tùy loại xe và lốp, thị trường có nhiều kích thước mâm khác nhau. Một số cấu hình thường gặp gồm:
| Kích thước mâm | Kích thước lốp thường đi kèm* |
| 3.00D-8 | 5.00-8 |
| 4.00E-9 | 6.00-9 |
| 5.00F-10 | 6.50-10 |
| 5.00S-12 | 7.00-12 |
| 6.00S-9 | Tùy cấu hình lốp |
| 8.00G-12 | 27×10-12 |
*Các cặp kích thước trên chỉ mang tính tham khảo. Cùng một kích thước lốp có thể yêu cầu mâm khác nhau tùy thiết kế của xe và nhà sản xuất.
Ví dụ cách đọc kích thước mâm
Ví dụ 4.00E-9:
- 4.00 → chiều rộng danh nghĩa của mâm, tính bằng inch.
- E → ký hiệu profile/kiểu vành theo tiêu chuẩn của nhà sản xuất.
- 9 → đường kính mâm, tính bằng inch.
Vì vậy, khi mua mâm xe nâng, không nên chỉ nói “mâm 9 inch”. Cần cung cấp đầy đủ ký hiệu mâm hoặc thông số lốp và thông tin moay-ơ để tránh mua sai.
VỊ TRÍ LẮP ĐẶT CỦA MÂM XE NÂNG (LAZANG)
Mâm xe nâng (lazang) được lắp trực tiếp tại cụm bánh xe, nằm giữa lốp xe nâng và moay-ơ. Mâm có nhiệm vụ cố định lốp với cụm bánh, đồng thời truyền tải trọng và lực giữa lốp với cầu xe.
1. Mâm bánh trước xe nâng
Mâm được lắp tại bánh trước, kết nối với moay-ơ/cụm cầu chủ động. Đây thường là vị trí chịu tải trọng lớn vì bánh trước đảm nhiệm phần lớn tải trọng khi xe nâng hàng.
Cấu tạo vị trí:
Lốp → Mâm xe nâng → Moay-ơ → Cầu trước
2. Mâm bánh sau xe nâng
Mâm được lắp tại bánh sau, kết nối với cụm cầu lái và moay-ơ bánh sau. Bánh sau chủ yếu đảm nhiệm chức năng điều hướng xe.
Cấu tạo vị trí:
Lốp → Mâm xe nâng → Moay-ơ → Cầu lái
3. Mâm xe nâng sử dụng lốp hơi
Đối với xe nâng sử dụng lốp hơi, mâm giữ phần mép lốp và được cố định với moay-ơ. Tùy thiết kế có thể sử dụng mâm liền, mâm 2 mảnh hoặc mâm có vòng khóa.
4. Mâm xe nâng sử dụng lốp đặc
Với xe nâng sử dụng lốp đặc, mâm có thể là một phần của cụm bánh đặc ép mâm hoặc được thiết kế theo cấu hình riêng của nhà sản xuất. Vì vậy cần đối chiếu đúng loại lốp và mâm trước khi thay thế.
CÁCH ĐO MÂM XE NÂNG
Để xác định đúng mâm xe nâng (lazang), cần đo và đối chiếu các thông số chính gồm đường kính ngoài, đường kính tâm, PCD, offset (độ lùi) và độ rộng mâm. Không nên chỉ dựa vào kích thước lốp vì mâm còn phải phù hợp với moay-ơ và vị trí lắp đặt.
1. Đo đường kính ngoài mâm
Đường kính ngoài là khoảng cách từ một mép ngoài của mâm đến mép ngoài đối diện, đo qua tâm mâm.
Dùng thước đo đặt qua tâm của mâm để lấy kích thước chính xác.
Lưu ý: Khi xác định kích thước danh nghĩa của mâm/lazang, cần phân biệt đường kính ngoài thực tế với đường kính vành dùng để lắp lốp. Vì vậy, khi mua mâm nên cung cấp cả thông số ghi trên lốp hoặc mã mâm nếu có.
2. Đo đường kính tâm
Đường kính tâm (center bore) là đường kính của lỗ trung tâm trên mâm, nơi mâm lắp vào phần tâm của moay-ơ.
Dùng thước cặp đo chính xác đường kính lỗ này.
Đường kính tâm phải phù hợp với moay-ơ để mâm có thể lắp đúng vị trí và đảm bảo độ định tâm.
3. Đo PCD – đường kính vòng lỗ bắt ốc
PCD (Pitch Circle Diameter) là đường kính của vòng tròn tưởng tượng đi qua tâm các lỗ bắt ốc/bulông.
Khi đo cần xác định:
- Số lượng lỗ bắt ốc: 4, 5, 6, 8 lỗ…
- Khoảng cách giữa các lỗ.
- Đường kính vòng PCD.
Lưu ý: PCD không phải là đường kính của từng lỗ bắt ốc. Đây là đường kính vòng tròn đi qua tâm các lỗ. Đường kính từng lỗ là một thông số khác.
4. Đo Offset – độ lùi của mâm
Offset (ET) là khoảng cách giữa mặt phẳng trung tâm của mâm và mặt phẳng lắp mâm vào moay-ơ.
Offset quyết định mâm nằm lùi vào trong hay nhô ra ngoài so với vị trí trung tâm.
- Offset dương (+): mặt lắp mâm nằm về phía ngoài so với tâm mâm.
- Offset âm (-): mặt lắp nằm về phía trong.
- Offset bằng 0: mặt lắp nằm gần đúng tại mặt phẳng trung tâm.
Đây là thông số quan trọng vì offset không phù hợp có thể làm thay đổi vị trí bánh xe, gây ảnh hưởng đến khoảng hở với các bộ phận xung quanh.
5. Đo độ rộng mâm
Độ rộng mâm là khoảng cách giữa hai mép trong của lòng mâm, thường được tính bằng inch.
Thông số này phải phù hợp với chiều rộng và loại lốp xe nâng đang sử dụng.
Ví dụ khi đọc thông số mâm, có thể gặp dạng:
5.00F – 10
Trong đó phần 5.00 thể hiện chiều rộng danh nghĩa của mâm và 10 liên quan đến đường kính vành theo quy ước ký hiệu của loại mâm.
LIÊN HỆ MUA MÂM XE NÂNG
Bạn đang cần mâm xe nâng (lazang xe nâng) thay thế? Hãy gửi hãng xe, model, kích thước lốp, hình ảnh mâm cũ hoặc các thông số đường kính tâm, PCD, offset và độ rộng mâm để được kiểm tra đúng loại. Xe Nâng Uy Tín hiện cung cấp phụ tùng và hỗ trợ kỹ thuật cho khách hàng trên toàn quốc.
