Tổng phanh xe nâng là bộ phận quan trọng trong hệ thống phanh, có nhiệm vụ tạo và truyền áp suất dầu phanh khi người vận hành đạp bàn đạp. Tổng phanh bị mòn, rò rỉ hoặc mất áp suất có thể khiến xe phanh kém, bàn đạp bị lún và ảnh hưởng trực tiếp đến an toàn khi vận hành. Vậy tổng phanh xe nâng là gì, cấu tạo ra sao, dấu hiệu hỏng như thế nào và cách chọn đúng phụ tùng? Cùng Xe Nâng Uy Tín tìm hiểu chi tiết dưới đây.
TỔNG PHANH XE NÂNG LÀ GÌ?

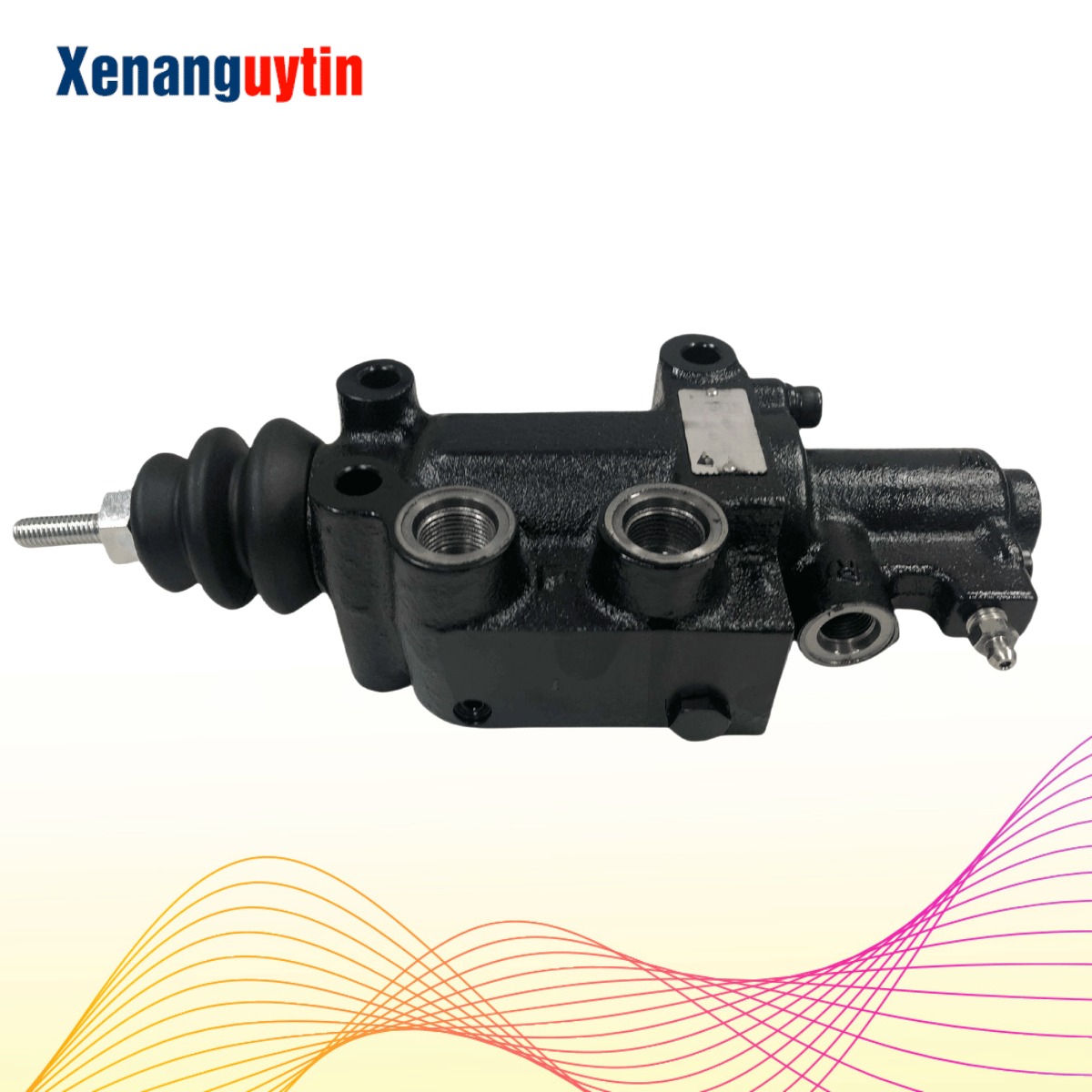

Tổng phanh xe nâng (Brake Master Cylinder) là bộ phận thuộc hệ thống phanh thủy lực, có nhiệm vụ biến lực tác động từ bàn đạp phanh thành áp suất dầu và truyền áp suất này qua đường ống đến cơ cấu phanh tại bánh xe.
Khi người lái đạp phanh, ty đẩy tác động lên piston bên trong tổng phanh. Piston di chuyển làm tăng áp suất dầu phanh, từ đó truyền lực đến các xi lanh phanh và cơ cấu phanh để tạo lực hãm, giúp xe nâng giảm tốc hoặc dừng lại.
Tổng phanh xe nâng có vai trò gì?
Một tổng phanh hoạt động tốt giúp:
- Tạo áp suất dầu phanh khi đạp bàn đạp.
- Truyền áp suất đến các bộ phận phanh ở bánh xe.
- Giúp xe nâng giảm tốc và dừng đúng yêu cầu.
- Duy trì khả năng kiểm soát phanh ổn định.
- Hạn chế tình trạng bàn đạp phanh bị lún hoặc mất áp suất.
Do làm việc trực tiếp trong hệ thống phanh, tổng phanh cần có độ kín tốt, piston và phớt làm kín phải hoạt động ổn định. Khi một trong các bộ phận này bị mòn hoặc hư hỏng, hiệu quả phanh có thể bị ảnh hưởng.
Tổng phanh xe nâng nằm ở đâu?
Tùy thiết kế từng dòng xe, tổng phanh thường được bố trí gần cụm bàn đạp phanh, kết nối với bàn đạp thông qua ty đẩy và kết nối với đường ống dầu phanh ở đầu ra.

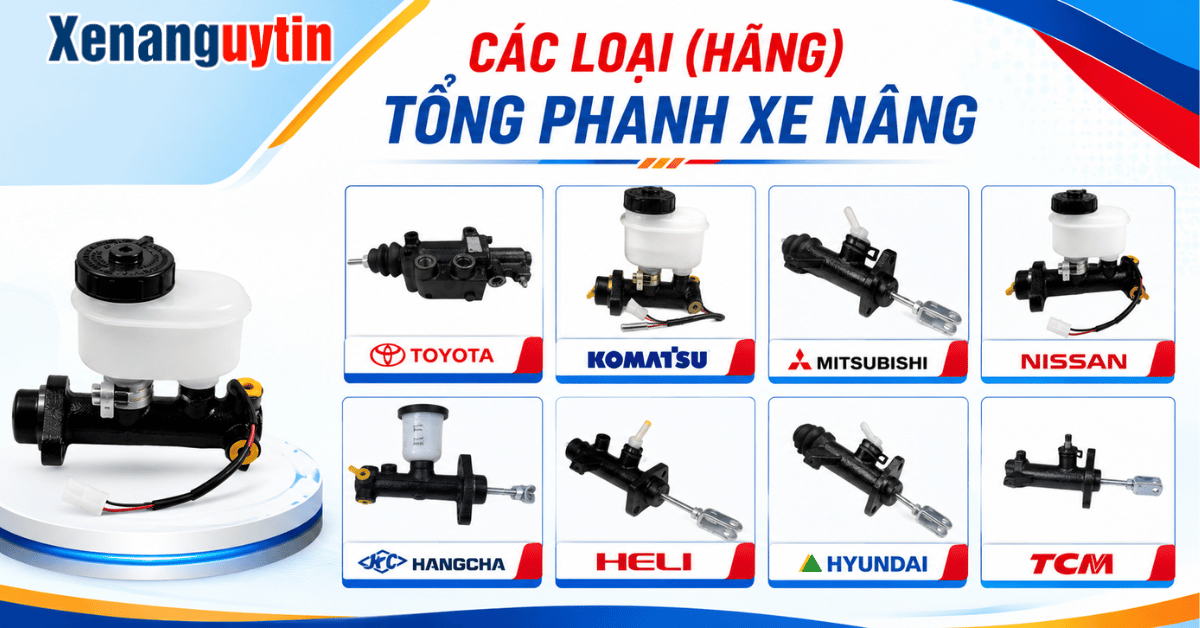

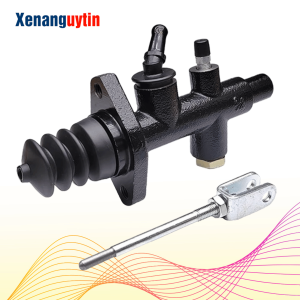

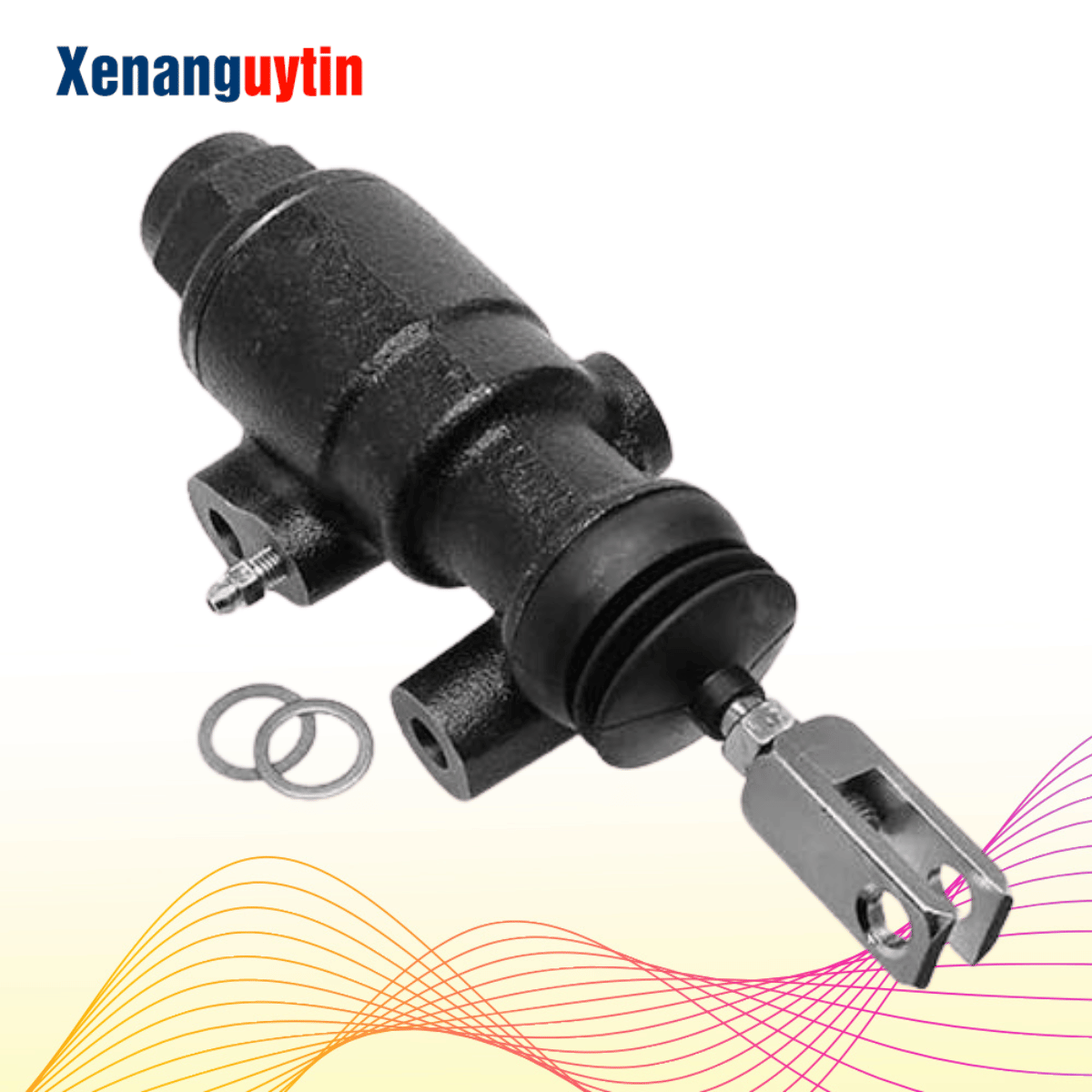

Vị trí thực tế có thể khác nhau giữa các dòng xe nâng Toyota, Komatsu, Mitsubishi, TCM, Heli, Hangcha, Hyundai… Vì vậy, khi thay thế phụ tùng nên đối chiếu model xe, mã phụ tùng và hình dạng tổng phanh cũ thay vì chỉ dựa vào vị trí lắp đặt.

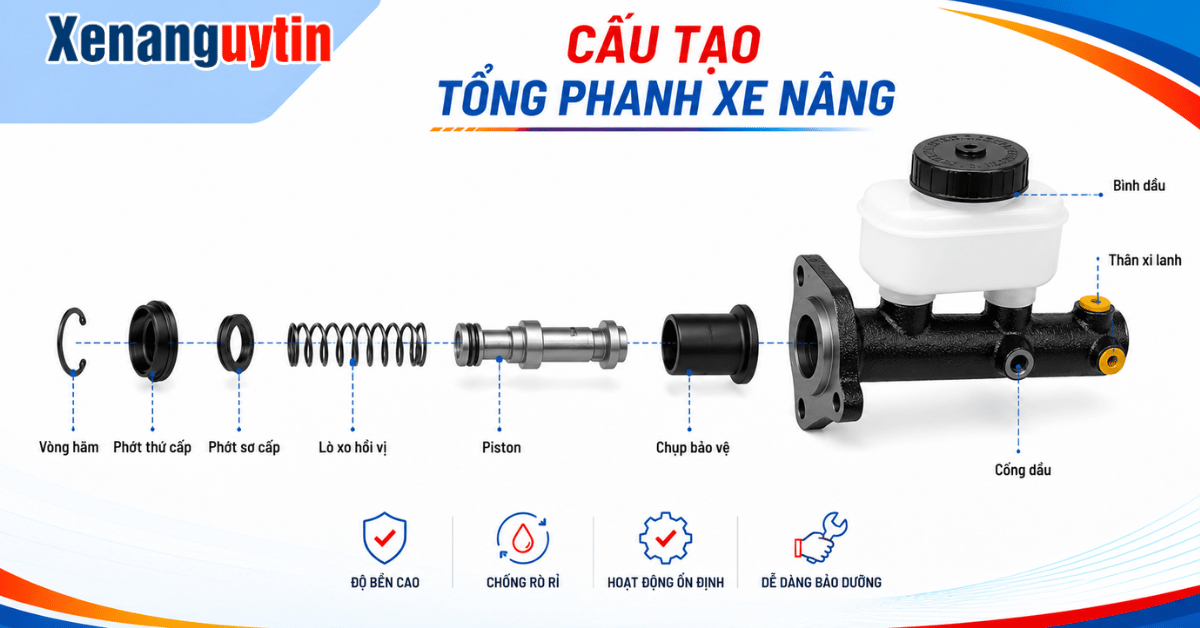

CẤU TẠO TỔNG PHANH XE NÂNG
Tổng phanh xe nâng được cấu tạo từ nhiều chi tiết phối hợp để tiếp nhận lực đạp phanh, tạo áp suất dầu và truyền áp suất đến hệ thống phanh. Tùy từng hãng và model, kết cấu có thể khác nhau, nhưng cụm tổng phanh trong bài này gồm 9 bộ phận chính: vòng hãm, phớt thứ cấp, phớt sơ cấp, lò xo hồi vị, piston, chụp bảo vệ, cổng dầu, bình dầu và thân xi lanh.
1. Vòng hãm
Vòng hãm có nhiệm vụ giữ các chi tiết bên trong tổng phanh đúng vị trí, hạn chế piston và các bộ phận liên quan bị dịch chuyển khỏi thân xi lanh trong quá trình hoạt động.
Đây là chi tiết nhỏ nhưng đóng vai trò quan trọng trong việc cố định cụm piston và duy trì kết cấu tổng phanh.
2. Phớt thứ cấp
Phớt thứ cấp có nhiệm vụ làm kín piston, hạn chế dầu phanh rò rỉ ra ngoài và ngăn không khí hoặc tạp chất xâm nhập vào bên trong xi lanh.
Khi phớt bị chai cứng, mòn hoặc hư hỏng, khả năng làm kín của tổng phanh có thể giảm, dẫn đến hiện tượng rò rỉ dầu hoặc ảnh hưởng đến khả năng tạo áp suất.
3. Phớt sơ cấp
Phớt sơ cấp là chi tiết làm kín quan trọng nằm trên piston, có nhiệm vụ giữ áp suất dầu trong buồng xi lanh khi đạp phanh.
Nếu phớt sơ cấp bị mòn hoặc biến dạng, tổng phanh có thể không duy trì được áp suất, khiến bàn đạp phanh có cảm giác mềm, lún hoặc hiệu quả phanh giảm.
4. Lò xo hồi vị
Lò xo hồi vị có nhiệm vụ tạo lực đưa piston trở về vị trí ban đầu sau khi người vận hành nhả bàn đạp phanh.
Nhờ đó, piston có thể trở lại trạng thái chuẩn bị cho chu kỳ phanh tiếp theo và giúp hệ thống duy trì hoạt động ổn định.
5. Piston
Piston tổng phanh xe nâng là bộ phận trực tiếp thực hiện quá trình tạo áp suất dầu.
Khi người vận hành đạp phanh, lực được truyền đến piston làm piston dịch chuyển bên trong thân xi lanh. Chuyển động này tạo áp suất dầu để truyền đến cơ cấu phanh.
Piston cần có bề mặt làm việc tốt và phối hợp chính xác với phớt sơ cấp, phớt thứ cấp để đảm bảo khả năng làm kín.
6. Chụp bảo vệ
Chụp bảo vệ có tác dụng che chắn khu vực ty/piston và hạn chế bụi bẩn, hơi ẩm hoặc tạp chất từ môi trường bên ngoài xâm nhập vào cụm tổng phanh.
Đặc biệt với xe nâng thường hoạt động trong môi trường nhà xưởng, kho hàng hoặc khu vực có nhiều bụi, chụp bảo vệ giúp bảo vệ các chi tiết bên trong.
7. Cổng dầu
Cổng dầu là vị trí kết nối giữa tổng phanh và đường ống dầu phanh. Dầu được truyền qua cổng này đến hệ thống phanh khi tổng phanh tạo áp suất.
Khi thay tổng phanh, cần đặc biệt kiểm tra vị trí, kích thước và kiểu kết nối của cổng dầu để đảm bảo phụ tùng mới tương thích với hệ thống đang sử dụng.

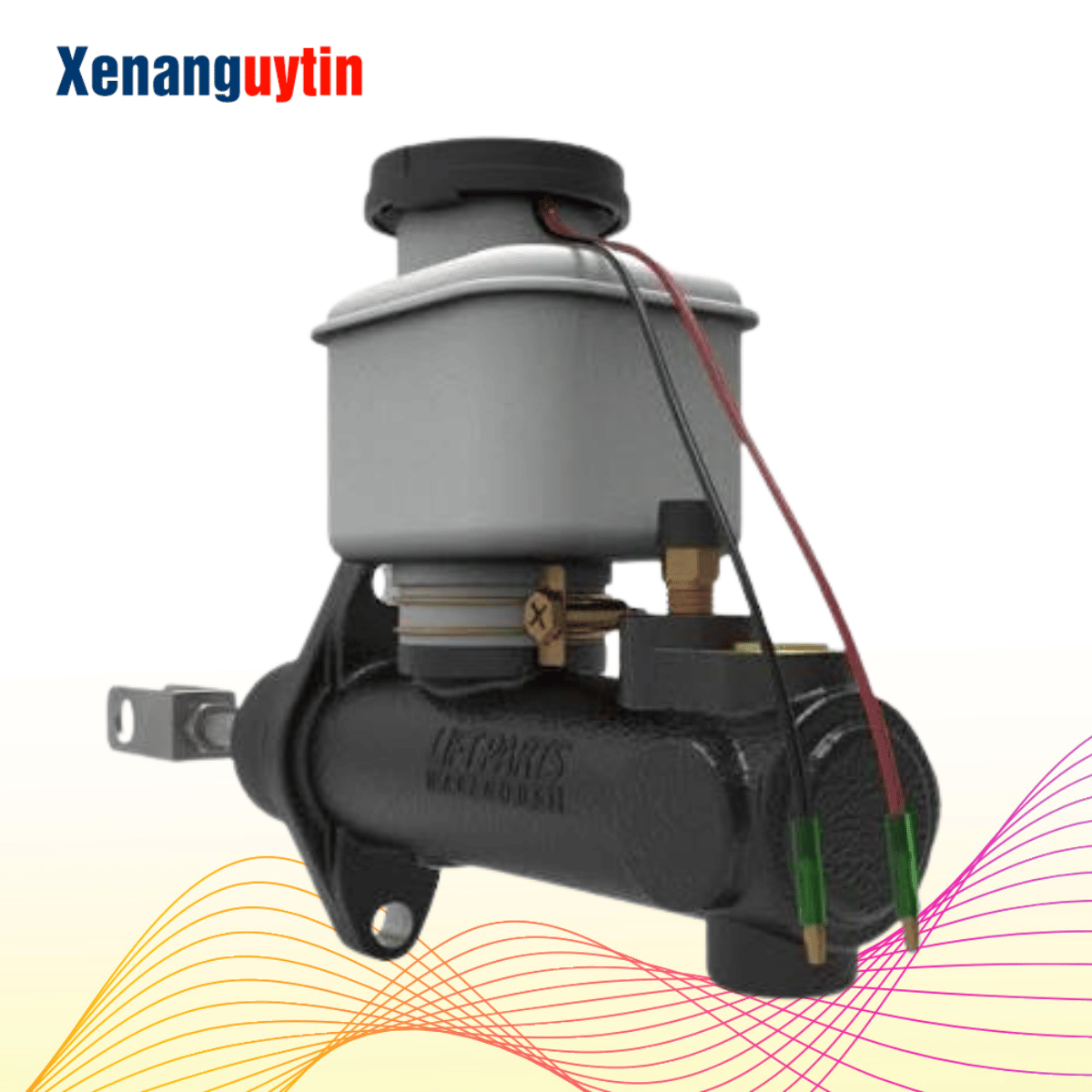

8. Bình dầu
Bình dầu là nơi chứa dầu phanh cung cấp cho tổng phanh trong quá trình hoạt động.
Bình dầu cần đảm bảo kín, không nứt vỡ và duy trì mức dầu phù hợp. Nếu bình dầu bị hư hỏng hoặc mức dầu giảm bất thường, cần kiểm tra nguyên nhân thay vì chỉ bổ sung dầu.
9. Thân xi lanh
Thân xi lanh là phần vỏ chính bao quanh piston và các chi tiết bên trong tổng phanh. Đây là bộ phận tạo thành khoang làm việc để piston di chuyển và tạo áp suất dầu.
Bề mặt bên trong thân xi lanh cần đảm bảo độ chính xác và không bị xước, rỗ hoặc ăn mòn nghiêm trọng. Hư hỏng thân xi lanh có thể làm giảm khả năng làm kín của phớt và ảnh hưởng đến hiệu quả hoạt động của tổng phanh.
NGUYÊN LÝ HOẠT ĐỘNG CỦA TỔNG PHANH XE NÂNG
Tổng phanh xe nâng hoạt động dựa trên nguyên lý biến lực cơ học từ bàn đạp phanh thành áp suất dầu thủy lực, sau đó truyền áp suất này qua đường ống đến cơ cấu phanh để tạo lực hãm bánh xe.
Quá trình hoạt động có thể chia thành 3 giai đoạn chính: khi chưa đạp phanh, khi đạp phanh và khi nhả phanh.
1. Khi chưa đạp phanh
Khi người vận hành chưa tác động lên bàn đạp, piston nằm ở vị trí ban đầu nhờ lực của lò xo hồi vị. Dầu phanh từ bình dầu được duy trì trong hệ thống, trong khi áp suất phanh chưa được tạo ra.
Các phớt sơ cấp và phớt thứ cấp giữ vai trò làm kín khu vực piston, hạn chế dầu phanh rò rỉ và giúp tổng phanh duy trì trạng thái hoạt động bình thường.
2. Khi đạp bàn đạp phanh
Khi người vận hành đạp phanh, lực từ bàn đạp được truyền đến piston, làm piston dịch chuyển bên trong thân xi lanh.
Khi piston di chuyển:
Piston → Nén dầu phanh → Tạo áp suất → Dầu đi qua cổng dầu → Truyền đến cơ cấu phanh
Áp suất dầu được tạo ra sẽ truyền qua đường ống đến xi lanh phanh/cơ cấu phanh tại bánh xe, từ đó tạo lực ma sát để làm giảm tốc độ hoặc dừng xe nâng.
3. Khi nhả bàn đạp phanh
Khi người vận hành nhả bàn đạp, lực tác động lên piston giảm. Lò xo hồi vị đẩy piston trở về vị trí ban đầu.
Áp suất dầu trong hệ thống giảm xuống, dầu có thể trở về trạng thái cân bằng và cơ cấu phanh được giải phóng. Tổng phanh tiếp tục ở trạng thái sẵn sàng cho lần phanh tiếp theo.
KHI NÀO CẦN THAY TỔNG PHANH XE NÂNG?
Tổng phanh xe nâng làm việc thường xuyên trong hệ thống phanh nên các chi tiết như piston, phớt làm kín, lò xo và thân xi lanh có thể bị mòn hoặc hư hỏng theo thời gian. Khi tổng phanh không còn đảm bảo khả năng tạo và duy trì áp suất dầu, cần kiểm tra và cân nhắc thay tổng phanh xe nâng để đảm bảo hiệu quả phanh và an toàn khi vận hành.
1. Tổng phanh bị rò rỉ dầu
Xuất hiện dầu phanh tại khu vực piston, chụp bảo vệ, thân xi lanh hoặc các vị trí kết nối có thể cho thấy phớt làm kín bị hỏng hoặc tổng phanh đã xuống cấp.
Nếu tình trạng rò rỉ xuất phát từ thân xi lanh hoặc không thể khắc phục bằng thay phớt, nên thay cả cụm tổng phanh.
2. Bàn đạp phanh bị mềm hoặc lún sâu
Nếu bàn đạp phanh có cảm giác mềm bất thường, lún sâu hoặc phải đạp nhiều lần mới có tác dụng, cần kiểm tra hệ thống phanh, trong đó có tổng phanh.
Nguyên nhân có thể liên quan đến phớt tổng phanh, mất áp suất, rò rỉ dầu hoặc các bộ phận khác trong mạch phanh.
3. Phanh yếu dù đã kiểm tra các bộ phận liên quan
Khi xe nâng giảm tốc hoặc dừng kém, cần kiểm tra toàn bộ hệ thống phanh trước khi kết luận tổng phanh bị hỏng.
Nếu má phanh, cơ cấu phanh, đường ống và dầu phanh vẫn đảm bảo nhưng tổng phanh không tạo đủ áp suất, nên thay tổng phanh.
4. Piston bị mòn hoặc kẹt
Piston bị xước, mòn, biến dạng hoặc kẹt trong thân xi lanh có thể làm piston di chuyển không chính xác, ảnh hưởng đến khả năng tạo áp suất dầu.
Trường hợp piston hư hỏng nặng hoặc thân xi lanh bị xước/rỗ, thay cả cụm tổng phanh thường phù hợp hơn so với tiếp tục sử dụng.
5. Phớt sơ cấp, phớt thứ cấp bị hư hỏng
Phớt bị chai cứng, nứt, rách hoặc mất khả năng làm kín có thể gây rò rỉ hoặc làm giảm khả năng duy trì áp suất.
Nếu thân xi lanh và piston vẫn tốt, có thể cân nhắc thay bộ phớt tổng phanh thay vì thay toàn bộ cụm.
6. Thân xi lanh bị xước, rỗ hoặc ăn mòn
Thân xi lanh là bề mặt làm việc trực tiếp với piston và phớt. Nếu bên trong thân xi lanh xuất hiện vết xước sâu, rỗ hoặc ăn mòn, phớt mới cũng khó đảm bảo khả năng làm kín.
Trong trường hợp này nên thay tổng phanh xe nâng mới phù hợp với model xe.
7. Tổng phanh không hồi về vị trí ban đầu
Nếu sau khi nhả phanh, piston hoặc bàn đạp không trở về vị trí bình thường, cần kiểm tra lò xo hồi vị, piston, phớt và các chi tiết liên quan.
Nếu nguyên nhân nằm ở cụm tổng phanh và không thể sửa chữa đảm bảo, nên thay mới.
Lưu ý: Không nên chỉ dựa vào một dấu hiệu để kết luận tổng phanh hỏng. Các hiện tượng như phanh yếu, bàn đạp mềm hoặc lún sâu cũng có thể xuất phát từ khí trong đường ống, rò rỉ dầu, xi lanh bánh xe, má phanh hoặc các bộ phận khác của hệ thống phanh. Cần kiểm tra tổng thể trước khi quyết định thay thế.

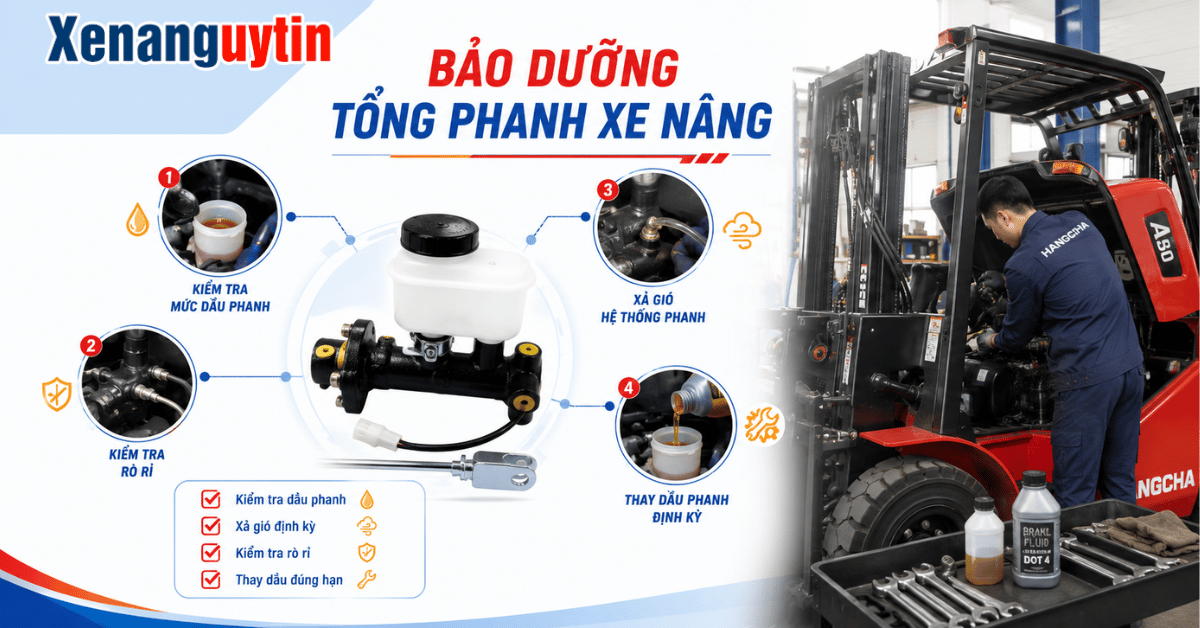

VÌ SAO CẦN BẢO DƯỠNG PHANH XE NÂNG?
Bảo dưỡng phanh xe nâng là công việc cần thiết để duy trì khả năng giảm tốc và dừng xe ổn định trong quá trình vận hành. Hệ thống phanh phải làm việc thường xuyên, đặc biệt với xe nâng hoạt động liên tục trong kho hàng, nhà máy hoặc khu vực có mật độ di chuyển cao. Kiểm tra và bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề như mòn má phanh, rò rỉ dầu, hư tổng phanh, xi lanh phanh hoặc đường ống dầu.
1. Đảm bảo khả năng phanh và dừng xe
Hệ thống phanh hoạt động tốt giúp người vận hành kiểm soát tốc độ và dừng xe đúng lúc. Khi các bộ phận phanh bị mòn hoặc mất áp suất, hiệu quả phanh có thể giảm và làm tăng khoảng cách dừng xe.
2. Phát hiện sớm hư hỏng
Trong quá trình bảo dưỡng có thể kiểm tra:
- Tổng phanh xe nâng
- Xi lanh phanh
- Má phanh, guốc phanh
- Tang trống hoặc đĩa phanh
- Đường ống và đầu nối
- Dầu phanh
- Các chi tiết cơ cấu phanh
Việc phát hiện sớm rò rỉ dầu, phớt hỏng, piston bị kẹt hoặc chi tiết ma sát bị mòn giúp xử lý trước khi hư hỏng trở nên nghiêm trọng.
3. Hạn chế chi phí sửa chữa
Một chi tiết nhỏ như phớt tổng phanh bị hỏng nếu được phát hiện sớm có thể được xử lý trước khi gây ảnh hưởng đến piston hoặc thân xi lanh. Ngược lại, tiếp tục sử dụng hệ thống phanh đang có dấu hiệu bất thường có thể khiến nhiều bộ phận phải sửa chữa hoặc thay thế cùng lúc.
4. Duy trì hiệu quả hoạt động của xe nâng
Phanh không chỉ cần “có tác dụng” mà còn cần hoạt động ổn định và đồng đều. Bảo dưỡng giúp phát hiện các hiện tượng như bàn đạp phanh mềm, lún sâu, phanh không đều hoặc xe có dấu hiệu bất thường khi giảm tốc.
5. Kéo dài tuổi thọ phụ tùng phanh
Kiểm tra và bảo dưỡng đúng cách giúp hạn chế tình trạng các chi tiết bị mài mòn hoặc làm việc trong điều kiện không phù hợp, từ đó hỗ trợ kéo dài tuổi thọ của tổng phanh, xi lanh, má phanh, guốc phanh và các bộ phận liên quan.
6. Phù hợp với điều kiện làm việc của xe nâng
Xe nâng thường hoạt động với tần suất cao và trong nhiều môi trường khác nhau. Vì vậy, lịch kiểm tra thực tế nên căn cứ vào khuyến cáo của nhà sản xuất, model xe, số giờ hoạt động và điều kiện vận hành, thay vì áp dụng một khoảng thời gian cố định cho mọi xe.
